3Dレーザスキャナとは
Trimble X7

3Dレーザスキャナとは対象物及び周辺環境を非接触にてレーザーを用いて3次元でスキャンニングする計測器となります。計測時にレーザを放射状に照射することで、360度(機械本体下部以外)毎秒数万点以上の速度で3次元の点群データ(テレビのようなドット)が得られます。


点群データとは

点群データとは写真の様にも見えますが1つ1つの点の集合データになり、点は1つ1つに3次元座標 (X,Y,Z)が あります。ファイル形式も様々あり、LAS,E57他、メーカー各社フォーマットがあります。
 Trimble RealWorks


3Dレーザスキャナ 種類

3Dレーザスキャナの種類としてハンディタイプ、ドローン搭載タイプ、地上型タイプ、車搭載タイプ(MMS)等があります。通常、測量・計測には精度が良い地上型タイプが使用されます。測定距離、点群密度も機種により様々です。
Trimble X12 Trimble SX12Trimble X7YellowScan Mapper+Trimble MX50


3Dレーザスキャナ 地上型

写真をクリックすると動画が再生されます。
Trimble 3Dレーザスキャナ
中・長距離型 近距離型
 Trimble X12  Trimble SX12  Trimble X7
Trimble X12 Trimble SX12 Trimble X7
365m 350m 80m
218万7,000点/秒  26,600点/秒  50万点/秒
フェーズシフト(位相差)方式 バンドスキャニング方式 Time of flight (パルス)方式
自動合成  合成しながら測定 自動合成


3Dレーザスキャナ 価格

一般的に3Dレーザスキャナの価格は700〜2000万円程度の価格帯となります。測量で使用されている機種の多くは700〜1000万円程度です。


3Dレーザスキャナ 原理

現在、3Dレーザスキャナの点群測定はタイムオブフライ [Time of Flight(TOF)] が殆どでスキャナ本体より光を発光して、物体に反射して受信するまでの時間を測定しています。

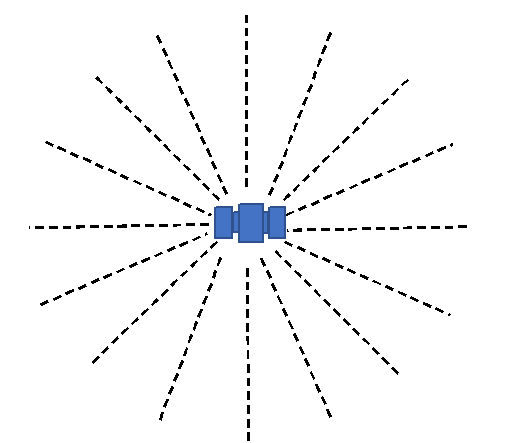

スキャナは回転しながら放射線状に光を出して計測いたしますので、近くは点群の密度が高くなり遠くに行くほど密度が低くなります。従って遠くの点群は薄く荒く感じます。
同様に反射強度(反射率)も近くを測ると反射光が多く、遠くは低くなるので、一般的に精度に関しても近い方が良い傾向があります。
スキャナ計測


3Dレーザスキャナ 弱点

3Dレーザスキャナの弱点として黒色、鏡、光沢があるもの等は一般的にあまり測定することはできません。または、反射して反対方向に反射した点群が取れてしまいます。
例えば下記の写真の様に黒い車は従来のスキャナでは計測するのが難しい物体です。
 Trimble X7Trimble X7


点群データの合成

一般的に3Dレーザスキャナで取得した点群は機械の場所毎に点群が取得され、別々の点群データとなり合成がされておりません。そこで合成するため後処理のRealWorks等ソフトウェアが必要となります。様々な方法で合成することができます。現在では計測時に自動合成される機種もあります。
Trimble RealWorks


点群データからCADデータ

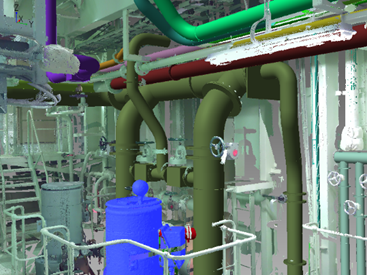

点群データのままではCADで使用することができないため、点群データよりモデリングソフトにてモデル化しCADデータへの変換し使用することもできます。
 Infipoints
