3Dレーザスキャナ

Trimble SX12
Trimble SX12

3Dレーザスキャナ
Trimble SX12
測量・土木/i-Construction用
全く新しいジャンルの測量機スキャニングトータルステーション

Trimble SX12

■NETIS登録情報
技術名称:次世代型測量機スキャニングトータルステーションシステム
NETIS登録番号:KK-200023-VE NETISページ
Trimble SX12 は、トータルステーションと地上型レーザースキャナーを一体化させることで、点群を利用した公共測量での活躍の場を大きく広げることに成功しました。 さらに、新な機能を追加することで利便性を図り、スキャニングトータルステーションによる業務範囲の拡大が期待できる商品です。 Trimble SX12 は、土木・建設・測量など、あらゆる業務でその威力を発揮します。
Trimble SX12は全く新しいジャンルの測量機です。高精度・高性能サーボトータルステーションをベースに長距離3Dレーザスキャナそして高解像度イメージャがバーフェクトに融合した次世代型測量機です。この1台で、作業の効率アップはもちろん、あなたの測量業務の可能性を無限大にします。


最高級の精度

最大級の接眼ディスプレー
TrimbleSX12は、全ての成果において最高の精度を提供します。測角精度は1" を実現し、測距精度は最高1mmです。トータルステーションとしても3Dレーザスキャナとしても高い測定結果を提供します。SX12に搭載するサーボ駆動システムは、世界中で確固たる実給と信頼を築いてきたMagDriveを採用。MagDriveは測角センサと一体型の電磁誘導式ギアレスシステムで、 スムーズな高速旋回を実現するだけではなく、信頼性と耐久性に優れた駆動システムです。 視準映像はタブレットPCの大画面へ遅延なく映し出されます。視準ポイントを画面上でタップするだけで旋回。1” 単位の精密視準も容易。広角から望遠までのカメラの切り替えはオペレーターに一切意識をさせず、2本の指でピンチイン・ピンチアウトするだけでスムーズに倍率を切リ替えることができます。
Trimble SX12 Trimble SX12


究極のTrimble VISION

ロボティック・トータルステーション

視準システムとして、広角カメラ、外観カメラ、望遠カメラの3つの高解像度カメラを搭載。TrimbleSX12は、高解像度の映像で視準の全てを制御することができます。トータルステーションとしての 1" 単位での精密視準・望遠鏡の旋回・オートロック・3Dスキャニング・写真撮影など、SX12は鮮明なイメージングを利用して観測に必要な全ての操作と情報提供を行います。 進化したVISION機能を利用したロポティックはターゲットロックまでの時間を大幅に短縮します。タブレットPCと機器はWi-Fiで通信しており 、ワンマンでのロボティック測量も可能です。また、カメラで写し出された遅延のない映像によリ、ターゲットロックも 非常に簡単に行えます。
Trimble SX12 Trimble SX12


Trimble 3DM Lightning™ Technology

高速3Dスキャン機能
最大600m長距離スキャン

3Dスキャンの際、高性能EDMから照射される レーザ光源は、 高速で回転するプリズムを経由します。そのレーザ光は帯状に拡がり、一度に多くの点をトータルステーション並みの高精度でスキャンします。高速サンプリングと演算処理、優れたノイズ除去システムにより、距離精度1.5mmの高精度でのスキャンを実現しま した(特許取得済)。 秒間26、600点の3Dスキャン機能を搭載しています。TS作業から1タップで3Dスキャナに早変わリ。TS機能で器械設器されたTrimble SXシリーズは、3Dスキャンの際にもそのまま引き継がれます。 確実な座標系でスキャンされる点群は、オフィスでの合成作業も不要です。
Trimble SX12  Trimble SX12


バンドスキャン機能

エリアスキャン機能

同一エリアを複数回に分けてスキャン。交通車両が多い国道や交差点の路面スキャンにおいてもデータ欠損が生じにくいスキャン方式です。通行する車両や人などのノイズはオフィスソフトウェアで箇単かつ確実にサンブリング可能です。 画面上に映し出される映像を見ながら自由自在にスキャンエリアを指定可能です。データ容塁とスキャン時間の大幅削減が可能となります。
Trimble SX12 Trimble SX12


3Dビューアでスキャン結果を確認

求心カメラと光学求心望遠鏡

3Dピューアでは、スキャン終了後に即座に3次元点群を表示し、そのデータを回転・ズーム等で自由自在に確認することができますステーション移動の前に点群の密度、データ取得ができていない箇所の確認ができることは再測防止に繋がり、総合的な作業の効率化を実現可能です。 画期的な求心カメラを装備。タブレットPCに求心状況を写し出しながら器械設置が行えます。光学求心望遠鏡も同時に使うことができますので、現場の状況に応じて求心方法の選択が可能です。求心カメラでの求心状況の撮影も可能です。
 Trimble SX12 Trimble SX12


SiteMeasure TS出来形管理要領対応コントローラ

LANDRiV同様のコントロールソフトウェアですので、操作に迷わず直ぐにお使いいただきます。
国土交通省国土技術政策総合研究所(国総研)指導の「TSを用いた出来形管理要領」に対応。充実した図面表示による簡単な操作性のユーザーインターフェイスと豊富な機能を搭載、簡単操作の施工支援のためのコントロールソフトウェアです。
器械設置
既知点設置、任意点設置、基準軸設置、ベンチマーク、BSチェック
観測
基本観測、横断放射観測、横断観測(幅・距離)、対回観測、遠隔観測、オフセット観測、測点検出
出来形観測
出来形観測、出来形点検、出来形任意点
測設
丁張設置、路線測設、座標測設、角度距離測設、分割測設、オフセット測設、隅切測設測設
測量計算
拡幅計算、交点計算、角度距離計算、分割計算、オフセット計算、面積計算
SiteMeasureSiteMeasure

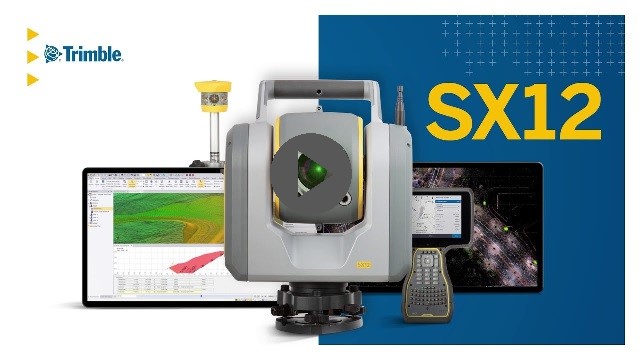

Trimble SX12 紹介ビデオ


写真をクリックすると動画が再生されます。

Trimble SX12

お勧め機種

Trimble X7 【Perspective】 Trimble TX8
 Trimble X7 Trimble TX8
Trimble Realworks
エリジオン Infipoints
realworks infipoints



3Dレーザスキャナ、計測請負業務の
ご要望お問い合わせ等お気軽にご相談ください


資料請求、デモのご要望、お問い合わせ等お気軽にご相談ください。
お問い合わせボタン


カタログ Trimble SX12
