点群処理ソフト

Elysium Infipoints
Elysium Infipoints


点群からモデリング(CADデータ)
エリジオン Elysium Infipoints
設備リニューアル工事に最適
現況を3Dレーザスキャナで計測し、 Infipointsで配管CADモデル作成!


Infipoints
InfiPointsは現場のリアルな状況とコンピュータ上のバーチャルな空間を融合する点群データ活用ソフトウェアです。
3Dスキャナで計測した数十億点・数十ギガバイトの点群データでもストレスフリーの操作性。
InfiPointsは点群から円柱や平面を自動抽出。配管・ダクト・鋼材などのモデリングができます。
MMS・手押し型・ハンディ型・バックパック型など、移動する3Dレーザースキャナで計測した点群データから、平面や円柱などの形状を自動抽出する機能を開発しました。ドローンなどで撮影した画像からSfM(Structure from Motion)技術で作成された点群データにも対応します。
Infipoints Infipoints

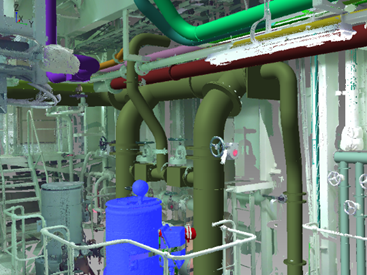

点群データから円柱や平面を自動抽出

プラント等のリニューアル施工を行うユーザーからもっとも高い関心を集めている機能が、InfiPointsの配管モデリング機能である。点群データから円柱形状を自動抽出することで、短時間で配管のCADモデル化を実現する。円柱抽出においては、据え置き型の3Dレーザースキャナーによる計測では必ずレーザーが当たらない死角ができるため、通常は配管の円周の一部(120~180度程度)しか点群を取得できない。しかし、このような不完全な状態からでも、InfiPointsは点群の分布特徴から、単純な円柱形状である直管、さらに、より複雑なエルボー・フランジ・ティーなど配管の接合部の形状を自動認識する。
InfipointsInfipoints

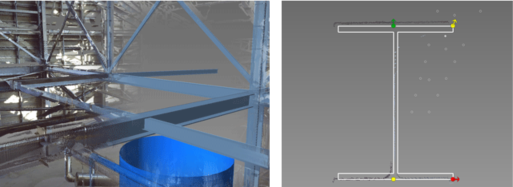

配管・ダクト・鋼材などのモデリングが可能

配管のCADモデル化機能のほかにも、点群データからの平面自動抽出機能を用いた設備のモデリングや、H形鋼などの鋼材のモデリングもInfiPoints上で行うことができる。
 Infipoints

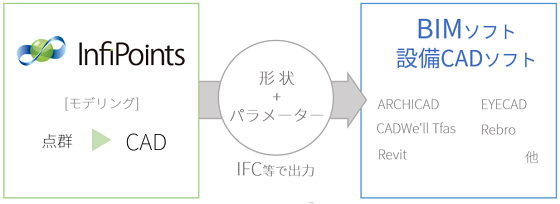

モデル化したデータはBIMソフト等にエクスポート

現在、多くの企業で、BIMソフトウェアが社内の標準インフラとして導入されている。そうした企業においては、点群処理ソフトでCADモデル化した配管や鋼材のデータをBIMに受け渡すことで、新築施工で行われているデータ活用プロセスを、リニューアル施工案件にも適用することが可能となる。InfiPointsは、BIMの中間フォーマットとして一般的なデータ形式の一つであるIFCでのデータ出力に対応。汎用性の高いIFCを出力することで、InfiPointsで作成したCADモデルをさまざまなBIMソフトウェアに受け渡すことができます。
 Infipoints


搬出入シミュレーション


搬入や搬出する機械の事前のシミュレーションが行えます。移動時の通路の計画や干渉チェックが事前に行えます。

Infipoints

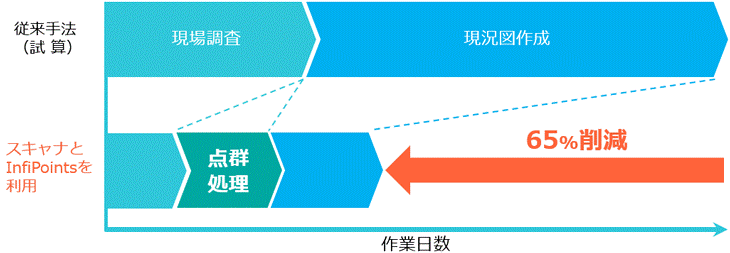

作業効率

従来作業と比べ50%以上の工数削減が見込める
計測データによるが配管の自動抽出は
約60~70%程度行え
大幅な
時間短縮を実現
機材の搬入、搬出
シュミレーションが事前に確認できる
Rebro、Revit等の
CADに出力できます
働き方改革につながります

Infipoints

 Infipoints


Elysium Infipoints 紹介ビデオ


写真をクリックすると動画が再生されます。

Infipoints

点群とBIMソフトをつなぐ「InfiPoints Rebro出力オプション」

Infipoints

点群からRevitへ InfiPoints Revit出力オプション

Infipoints



プラント・工場・サブコン様のリニューアル工事で大好評いただいております!
