点群の合成
|

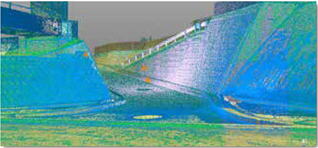

様々な計測手段で取得した点群データを、 1つの3次元空 間にまとめる作業フローを、合成(レジストレーション)といいます。特に 地上型レーザスキャナで取得した各ステーションデータを合成する作業は、点群処理のフローは必須
となります。Trimble RealWorksは、豊富な合成機能を搭載し、高精度かつ素早く合成処理を行うことができるため、地上型レーザスキャナは勿論のこと、複合的な現場でのデー
タ作成にも最適です。 |
共通平面を利用した自動合成 |
ステーション・セットアップ |
器械点·後視点法 |
後方交会法 |
ターゲットを使用した合成 |
点群ベースの合成 |
|
 |
|
サンプリングツール
|

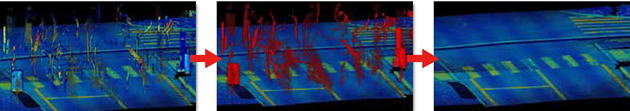

点群データは大量の点群を取得できるというメリットが ある一方で、通行車両や樹木、草などの計測対象物とは関係ない不要な点群(ノイズ)も必ず取得されてしまいます。このノイズを目的ごとに除去、あるいは点群を必要な間隔に間引きする機
能がサンプリングツールです。Trimble RealWorksは様々なサンプリングツールを搭載しており、用途に応じたノイズ処理 が可能です。
|
分割ツール |
土地抽出サンプリング |
空間サンプリング |
その他のサンプリングツール |
■ ランダムサンプリング |
■ ステーションベース |
■ 照度ベースのサンプリング |
■ 自動分類サンプリング |
|
 |
|
豊富なサーベイツール
|
Trimble RealWorksには豊富なサーベイツールが搭載されており、点群のベクトル化(TINメッシュ)やコンタ作成、さら に点群⇔点群·点群⇔面のデータ比較と計算など、柔軟性の
高い機能を備えています。オフィスサーベイ機能を組み合わせることで、複雑な3次元データを様々な目的に応じて自由 自在にデータ分析と成果作成を行うことができます。 |
縦横断作成ツール |
メッシュ作成ツール |
自動コンタ(等高線)作成 |
ポリライン作成ツール(道路エッジ抽出) |
|
  |
|
3Dモデリング
|
Trimble RealWorksのモデリングモジュールは、点群データ をモデル化し、他の3次元CADソフトヘ受け渡すデータを 作成することができます。一方で、別ソフトで作成したモ
デルデータを読み込むこともできるので、取得した現況点群とモデルとの比較やシミュレーションを行うことも可能です。 |
シリンダー抽出ツール |
3Dモデルと現況点群によるシミュレーション |
Scan Explorer からの3Dモデル抽出 |
|
  |
