PIX4Dcatch
iPhoneで測量が変わる

コンパクトな受信機とPIX4Dcatchアプリケーションの組み合わせで、例えば建物・道路・山中・森林・遺跡等の3D点群、測量で使用する高精度アンテナとPIX4Dcatchアプリケーションで正確なデータ収集が可能になるソリューションです。

iPhoneで測量が変わる：PIX4Dcatchが実現する「誰でも簡単」測量

もう測量専門家でなくても大丈夫！PIX4DcatchとiPhone/iPad,Android端末があれば、誰もが簡単にプロ品質の3D測量を開始できます。複雑な設定は一切不要、直感的な操作で高精度な点群データを手に入れましょう。

専門知識不要：SfMの複雑なワークフローを自動化

従来のSfMソフトウェアで必要だった複雑なパラメータ設定や手動での調整は、PIX4Dcloudの自動処理が全て代行します。ユーザーは高品質なデータ取得に集中でき、後処理にかかる時間と労力を大幅に削減できます。

LiDAR搭載iPhoneで手軽に始める高精度スキャン

iPhone 12 Pro以降のLiDAR搭載モデルと連携するPIX4Dcatchは、現場での3Dスキャンを革新します。リアルタイムでAR表示された点群データを確認しながら、直感的に高精度な測量を行うことが可能です。

[Emlid Reach RXの詳細はこちら]

AR表示で現場の状況をリアルタイム可視化

PIX4DcatchのAR機能は、取得中の点群データをリアルタイムでAR表示するだけでなく、設計データや地下埋設物情報などをARで現場に重ね合わせることができます。これにより、測量範囲の抜け漏れを即座に確認し、誤掘削のリスクを低減するなど、作業の安全性と効率性を飛躍的に向上させます。

ジオリファレンスされた3D スキャン

PIX4Dcatch は、フォトグラメトリと LiDAR技術の両方を駆使して、詳細にジオリファレンスされた 3D モデルを作成します。

PIX4Dcatchの革新的な技術：SfMとLiDARの強みを最大限に

PIX4Dcatchの最大の特長は、写真から高精細な3Dモデルを生成するSfM技術と、瞬時に奥行き情報を取得するLiDARスキャナーをシームレスに統合した点にあります。このハイブリッドアプローチにより、従来の技術単独では困難だった、あらゆる現場での高精度なデータ取得を実現します。

1. iPhone/iPad LiDARスキャンによるリアルタイム点群

iPhone/iPad ProのLiDARスキャナーは、その瞬時に広範囲をスキャンする能力により、リアルタイムで点群データを取得し、対象物の正確な形状を捉えます。特に暗所や複雑な構造物、植生下の地形など、従来のSfMでは難しかった環境下でのデータ取得に威力を発揮します。

• 瞬時に広範囲をカバーし、複雑な形状も正確に捕捉
• 暗所や植生下でも安定したデータ取得が可能
• 測量現場でのリアルタイムな進捗確認と抜け漏れチェック

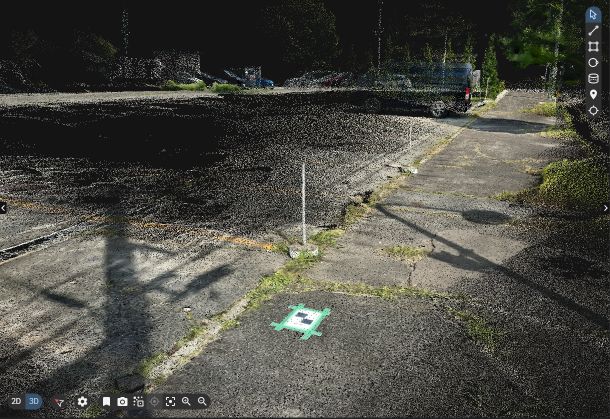

計測データ	iPhoneのLiDARデータ

2. SfM（写真測量）による高解像度なテクスチャと3Dモデル

SfMは、写真から豊富なテクスチャ情報と色情報を持つ3Dモデルを生成する技術です。PIX4Dcatchでは、LiDARで取得した高精度な形状情報にSfMで得られた鮮やかな色情報を重ね合わせることで、現実世界を忠実に再現した、視覚的にも優れた3D成果物を生成します。これにより、文化財の記録や施工後の外観確認など、より詳細な情報が必要な場面で威力を発揮します。

• 鮮やかな色情報と詳細なテクスチャを点群に付与
• 現実を忠実に再現する高精細な3Dモデル生成
• 高解像度なオルソ画像の作成にも対応

3. RTK GNSS連携による絶対座標の精度向上

「Emlid Reach RX」「Trimble DA2」などの受信機との連携により、PIX4Dcatchはセンチメートル級の絶対精度を実現します。これにより、GCP（地上基準点）を設置する手間を省き、測量作業時間を劇的に短縮しながら、i-Constructionや公共測量にも対応可能な高精度データを取得できます。

• GCP不要でセンチメートル級の絶対精度を実現
• 測量作業時間の劇的な短縮と効率化
• VRS（ネットワーク型RTK）にも対応し、広範囲で高精度測位が可能

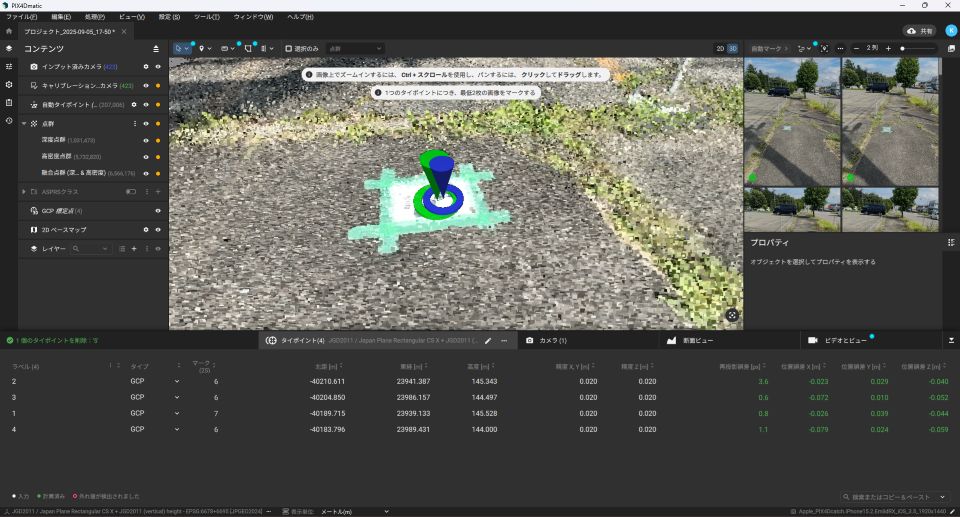

GCPデータ

PIX4Dソフトウェアとのシームレスな連携と後処理オプション

PIX4Dcatchで取得したデータは、PIX4Dの強力なデスクトップおよびクラウドベースのソフトウェアとシームレスに連携します。

• PIX4Dcloud: 自動処理で手軽に点群・3Dモデル生成
  撮影した画像をクラウドにアップロードするだけで、SfM処理を自動で実行し、高精細な点群や3Dモデル、オルソ画像を生成します。測量データを手軽に活用したい場合に最適です。[PIX4Dcloudの詳細はこちら]

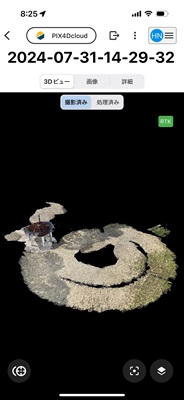

計測データをCloudへアップロード

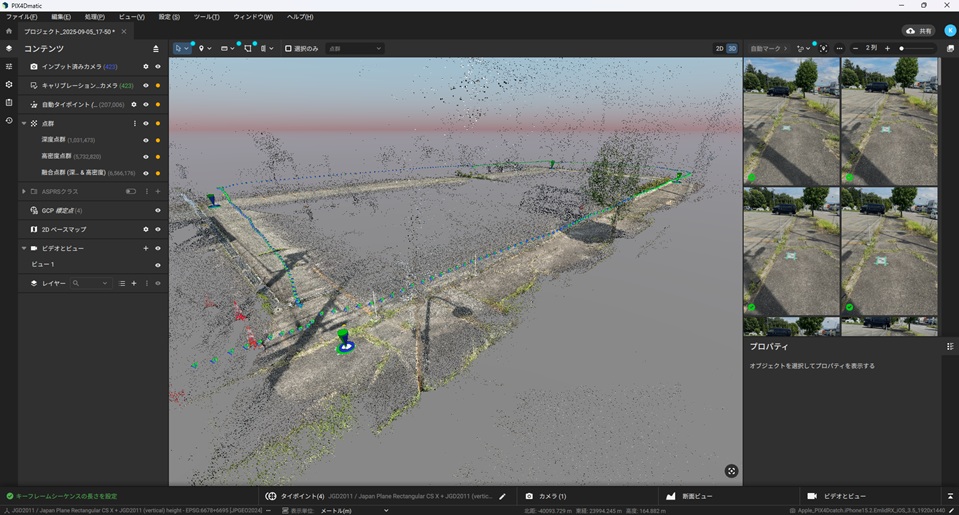

• PIX4Dmatic: 大規模データや詳細設定を必要とするプロジェクトに最適
  より大規模なデータや詳細な品質管理を必要とする場合は、PIX4Dmaticで高度な設定を行い、緻密な後処理を行うこともできます。[PIX4Dmaticの詳細はこちら]

• PIX4Dmapper/PIX4Dsurvey: 多様な測量成果物作成に対応
  さらなる測量成果物（等高線、断面図、メッシュモデルなど）の作成には、PIX4DmapperやPIX4Dsurveyとの連携が可能です。[PIX4Dmapperの詳細はこちら] [PIX4Dsurveyの詳細はこちら]

【導入事例】PIX4Dcatchが現場にもたらした変革

PIX4Dcatchは、すでに多くの現場で導入され、測量業務の劇的な効率化とコスト削減に貢献しています。SfMとLiDARの融合技術、iPhone/iPadでの手軽さが、現場の課題解決にどう繋がったかをご覧ください。

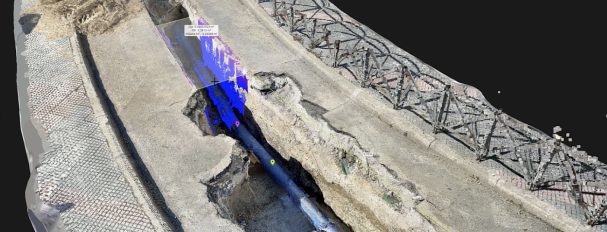

ユーティリティと地下マッピング	施工確認と土工作業
埋設後にスキャンした地下埋設物をAR表示 簡単な注釈の追加や体積計算 時間を節約し、コストを削減	DXF、IFCまたは SHP 設計図面の重ね合わせ 体積の計測と比較 コストを削減し、工期を短縮

土木および現場検証	科学捜査現場のキャプチャ
CAD ファイルを重ねて、実現場と比較 共同作業のためのクラウドアップロード 確認作業を高速化し、プロジェクトを順調に進行	ドローンとスマートフォンのデータを統合して3D モデルを作成 安全でオフラインかつ分かりやすいワークフロー 詳細で包括的な現場の記録

土地測量

使いやすいインターフェイスによる測量の効率化 PIX4Dmatic および PIX4Dcloud との統合 簡単なデータ処理とレポート共有

VRS(ネットワーク型RTK)

パケット通信を利用したリアルタイムデータ配信(ネットワーク型RTK法)は、お客様のご希望に応じて、電子基準点１点からの補正データや 近傍の複数の電子基準点から算出される仮想基準点(VRS)の補正データを、リアルタイムに配信致します。 この補正データを使ったGNSS観測を行うことで高精度測位が可能になります。お客様とのデータ送受信はインターネットを利用して行います。

PIX4Dcatch 紹介ビデオ
