高精度
建築墨出しシステム

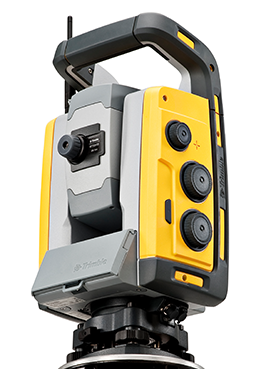

Trimble RTS573

Trimble RTS573　特徴

ニコントリンブル Trimble RTS573は小規模な現場から、大規模な現場まで、BIMデータを活用した計測作業を支援するロボティックトータルステーションです。通常のプリズムに加え、パワフルにミラーを捕捉するアクティブターゲットが使用出来るため、鉄骨など視準を遮る遮蔽物が存在する現場でもミラー追尾がストレスなく行えます。

ソフトウエアはBIMで定評のあるFieldLinkを採用、コントローラ上に2D/3D設計データを重畳表示して図面との比較が可能です。段差やスロープのある場所でのレイアウトでは、XY位置を確実に維持する自動補正が働くので、快適に作業が行えます。これまで手間やコストがかかっていた杭芯確認、擁壁の勾配確認、縁石・コンクリート型枠・アンカーボルト・各種設備の位置出し作業をワンマンで効率化します。

■測角精度 3” (DIN18723) 、測距精度 2 mm + 2ppm
■1,300 m のノンプリズム測距機能を搭載
■2D/3D設計データを見ながらレイアウト作業が行える「FieldLink」搭載のコントローラを標準付属
■読込み対応形式：2D/3D DWG、IFC、SketchUp(skp)、Digital PDF、 LandXML(面情報のみ)、座標(CSV)
■耐久性に優れるサーボモータによる、高速で滑らかな駆動（MagDrive）
■Trimble独自のメカニズムにより、器械が傾いても整準時と変わらない鉛直線トレースが可能（SurePoint）
■計測作業時のストレスを大幅に軽減する、自動視準と自動追尾の統合機能（Autolock）
■Trimble独自のアクティブターゲットを使用時には他の反射物に左右されず、ロスト時にも急速復帰
■視準作業の確実性を高め、疲労を軽減するオートフォーカスを標準搭載

Trimbleオリジナル技術

SurePoint

傾きをリアルタイムで補正 ワンマンで計測を行う際に、トータルステーションがわずかに傾いてしまうこともあります。Trimble独自の傾き補正技術(SurePoint)により、傾きをリアルタイムで補正します。離れたところにいても、安心して作業を行うことができます。

MagDrive

耐久性に優れるサーボモータによる、高速で滑らかな駆動、ギアレス駆動システムと無接触回転のサーボモーターの融合から生まれた技術。軽快で静かな旋回と、いつまでも安定した測角・旋回精度を実現しました。（1秒間に90°の旋回性能）

AutoLock

望遠鏡視野内にプリズムを入れるだけでプリズムを自動で認識し、そのままプリズムを追いかけます。
計測作業時のストレスを大幅に軽減する、自動視準と自動追尾の統合機能

Trimble SurePoint 紹介ビデオ

Trimble FieldLink CADデータから墨出し

Trimble RTSはタブレットにCADデータを取込み、プリズム追尾・グリーンレーザポイントの２通りで位置出し作業が行なえます。
建築現場での作業効率向上を目指したシステムです。自動整準機能による簡単セットアップ、グリーンレーザの採用による視認性の高い作業性、設計データ（DWGファイル）の有効活用など、建築現場での墨出し作業やポイント確認作業の生産性向上を実現します。
タブレットにインストールされたFieldLinkアプリケーションで本体の操作を全て行い、建築工事、空調衛生工事、電気工事インサートで測量の知識が無くても誰でも同じ精度で作業が行えます。

タブレットにCADファイルを取込

CADデータからポイント作成

現場で墨出し

CAD図面の中に入っている感覚での作業


墨出しポイントに誘導




計測後の帳票

Trimble FieldLink コントローラ

コントロールソフトウェア Trimble FieldLink は2D/3Dの設計データに対応しています。画面上に表示された現場の映像に図面から作成したポイントや結線情報を重ねて表示する事ができ、直感的な計測を実現します。

SiteMeasure TS出来形管理要領対応

LANDRiV同様のコントロールソフトウェアですので、操作に迷わず直ぐにお使いいただきます。
国土交通省国土技術政策総合研究所（国総研）指導の「TSを用いた出来形管理要領」に対応。充実した図面表示による簡単な操作性のユーザーインターフェイスと豊富な機能を搭載、簡単操作の施工支援のためのコントロールソフトウェアです。

■器械設置
既知点設置、任意点設置、基準軸設置、ベンチマーク、BSチェック
■観測
基本観測、横断放射観測、横断観測（幅・距離）、対回観測、遠隔観測、オフセット観測、測点検出
■出来形観測
出来形観測、出来形点検、出来形任意点
■測設
丁張設置、路線測設、座標測設、角度距離測設、分割測設、オフセット測設、隅切測設測設
■測量計算
拡幅計算、交点計算、角度距離計算、分割計算、オフセット計算、面積計算

Trimble Connect

Trimble Connectを使用すると様々な機器とデータの相互使用ができます。

Trimble RTSシリーズ

Trimble RTS771

シリーズ最高峰の高精度トータルステーション
Trimble RTS771は、RTSシリーズ最高峰の1秒機(ISO17123-3)のロボティックトータルステーションです。サーボモータが、より高速でなめらかなミラー追尾を実現しました。

Trimble RTS873

視認性の高いグリーンレーザポインタで作業位置を照射
Trimble RTS873には、計測距離に合わせて自動で絞り調整を行うグリーンレーザポインタが搭載されたロボティックトータルステーションです。サーボモータが、より高速でなめらかなミラー追尾を実現しました。

Trimble RTS573

≪BIM to Field入門機≫　設計データを現場で活用
小規模な現場から、大規模な現場まで、BIMデータを活用した計測作業を支援するロボティックトータルステーションです。通常のプリズムに加え、パワフルにミラーを捕捉するアクティブターゲットが使用出来るため、鉄骨など視準を遮る遮蔽物が存在する現場でもミラー追尾がストレスなく行えます。
